Směšovací ventily  38

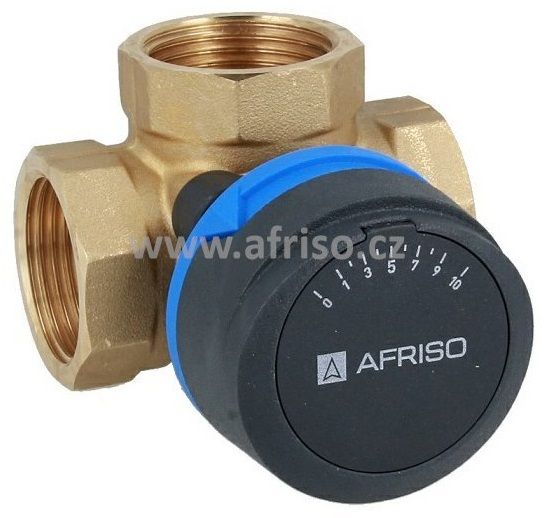

Tří- a čtyř-cestné ventily AFRISO ARV  6691146

Univerzální třícestné a čtyřcestné ventily pro použití ve všech typech topných systémů a klimatizačních zařízení. Určen pro směšování vody nebo nemrznoucí směsi s minimálním obsahem 50 % vody. Není určen pro směšování pitné vody. Součástí ventilu jsou dvě stupnice (0–10 a 10–0), umožňující přesně nastavené požadované hodnoty.

Výhody

  • kompaktní rozměry
  • kvalitně zpracovaná otočná hlavice se stupnicí pro přesné nastavení
  • nízký kroutící moment otáčení zaručí dlouhou životnost použitého servopohonu
  • úhel otáčení 90°
  • maximální provozní tlak 10 bar
  • vyrobeno z kvalitní mosazi
  • o-kroužky z EPDM
Typ Světlost [mm] Závit ["] Průtok (Kvs) [m3/h]
ARV 382 20 3/4 6,3
ARV 384 25 1 12,0
ARV 385 32 5/4 15,0
ARV 482 20 3/4 6,3
ARV 484 25 1 12,0
ARV 485 32 5/4 15,0

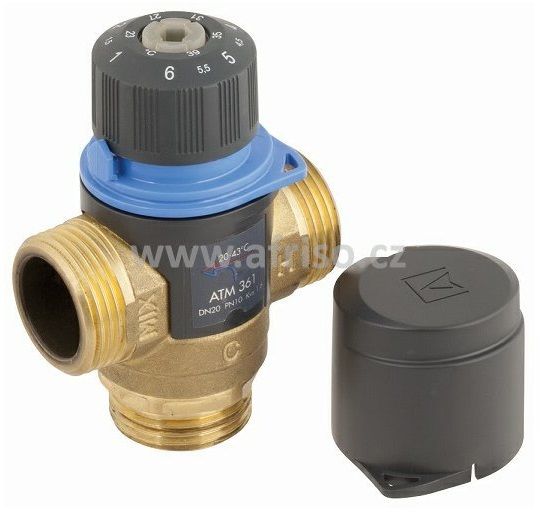

Třícestné termostatické ventily AFRISO ATM  6691147

Univerzální termostatické třícestné ventily pro použití ve všech typech topných systémů. Určen pro směšování vody nebo nemrznoucí směsi s minimálním obsahem 50 % vody. Může být použit i pro směšování teplé užitkové vody.

Výhody

  • kompaktní provedení
  • vysoká přesnost a rychlá reakce
  • při nedostatku studené vody se ventil do 1 sekundy zavře
  • maximální provozní teplota 95 °C
  • maximální provozní tlak 10 bar
  • vyrobeno z kvalitní mosazi
Typ Teplota [°C] Připojení ["] Průtok (Kvs) [m3/h]
ATM563 35–60 1 2,5
ATM883 35–60 5/4 4,2

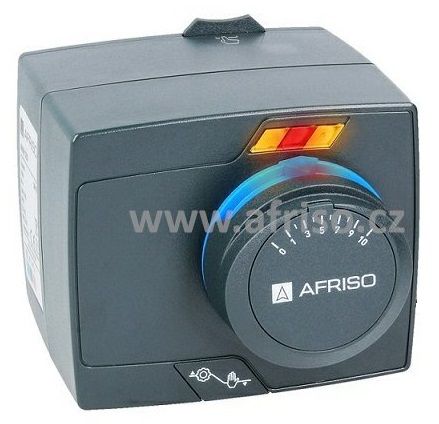

Servopohony AFRISO ARM  6691148

Servopohony AFRISO ARM jsou určeny pro montáž na všechny typy třícestných a čtyřcestných ventilů AFRISO, ESBE, MUT, Seltron, IMIT, IVAR a podobných. Směr otáčení servopohonu je signalizován rozsvícením oranžové LED diody.

Výhody

  • otočná hlavice se stupnicí 1–10 až 10–0
  • jednoduché přepnutí do ručního režimu a přepnutí zpět bez nutnosti hledaní aktuální polohy servopohonu
  • otáčení signalizováno rozsvěcením LED diod
  • kompatibilní s většinou tří a čtyř cestných ventilů
  • dvoumetrový připojovací kabel
  • svorkovnice uvnitř servopohonu umožňuje připojení delšího kabelu
Typ Napájení Doba otáčení [s] Kroutící moment [Nm]
ARM343 230 V, 50 Hz 120 6
ARM343 ProClick 230 V, 50 Hz 120 6
