Typová řada SIGMA R2 29
Akumulační nádrže typu SIGMA R2 slouží k uskladnění topné vody na
vytápění a ohřevu teplé užitkové vody ve smaltovaném plovoucím bojleru.
Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným
tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort
vytápění.
Výměníky RS1 a RS2 jsou určeny pro připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm.
Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je
opatřena antikorozním nátěrem.
Charakteristika
- plovoucí bojler pro ohřev teplé užitkové vody
- 4 nátrubky pro teploměry
- 9 nátrubků pro připojení do topného systému
- možnost instalace elektrické topné tyče
- dva výměníky pro připojení solárního ohřevu
Certifikace
- certifikováno SZÚ v Brně
- zařazeno v programu Zelená úsporám
Možnost dodání izolace v různých barvách

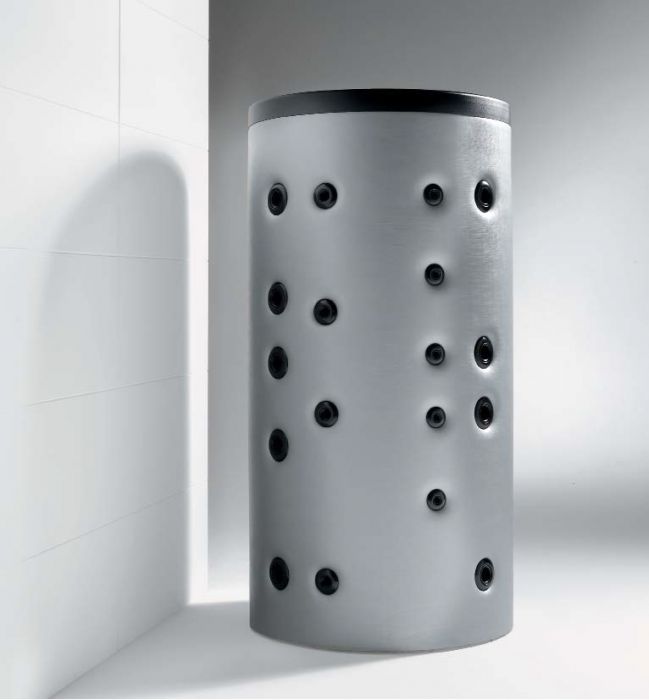

- šedá (standardně dodávaná)

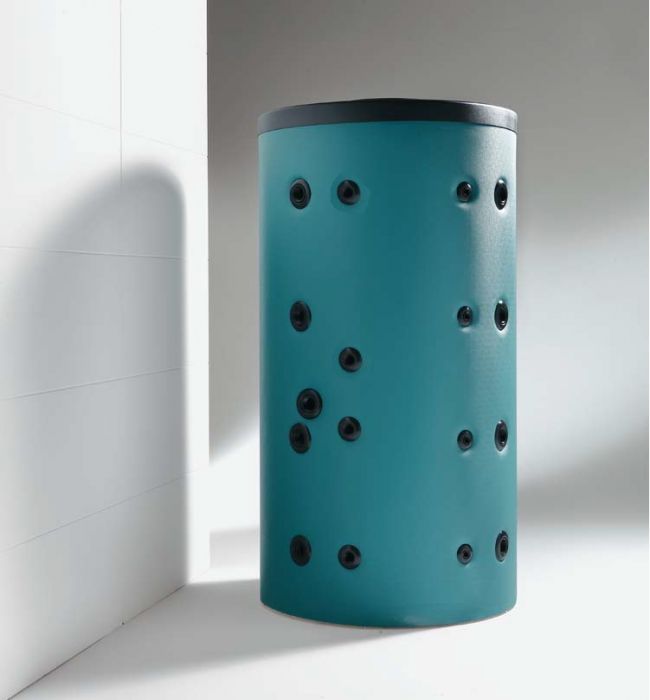

- zelená

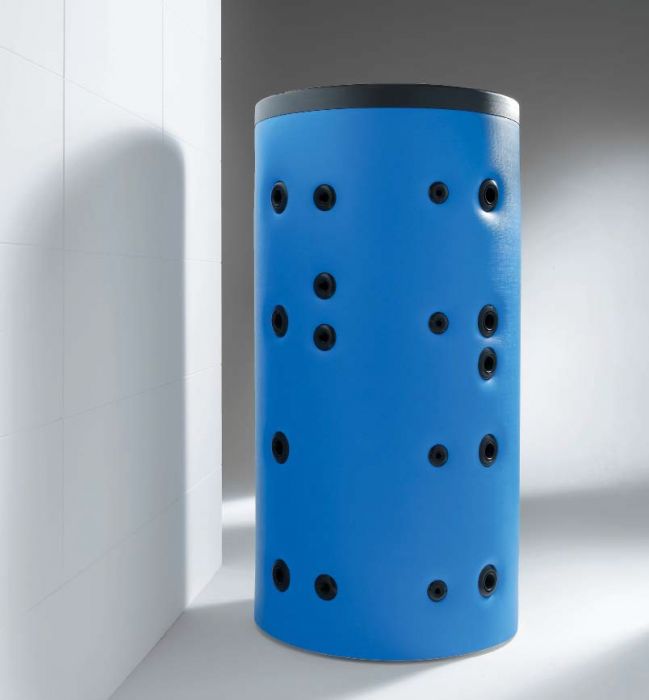

- modrá

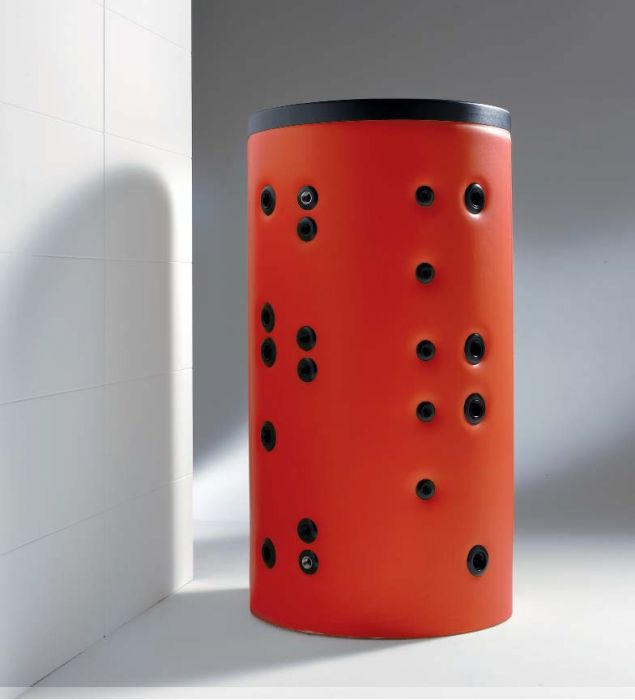

- červená

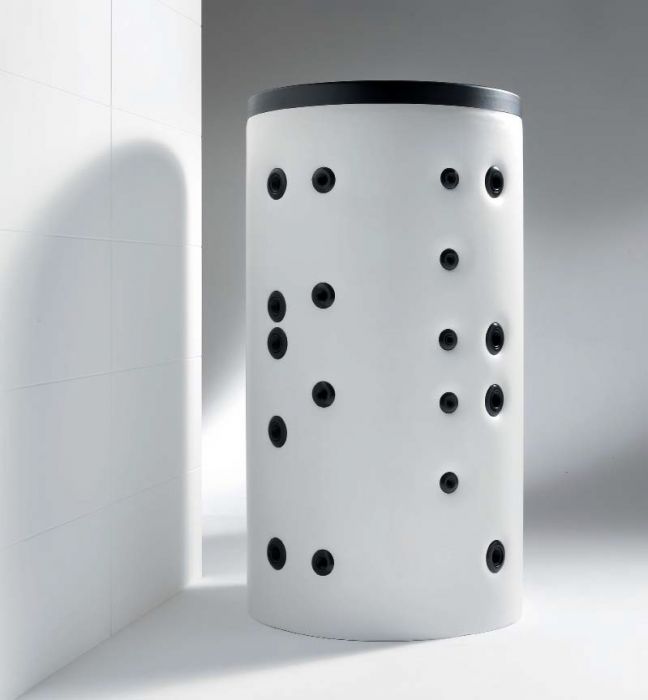

- bílá
Rozměry
Model | 1–6 [mm] | 2–7 [mm] | 3 [mm] | 4–8 [mm] | 5–9 [mm] | RS1 [mm] | AS1 [mm] | RS2 [mm] | AS2 [mm] | Objem [l] | Průměr [mm] | Průměr s izolací [mm] | Výška [mm] | Výška s izolací [mm] | Sklopný rozměr bez izolace [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
600 | 1394 | 994 | 594 | 224 | 804 | 224 | 634 | 984 | 1394 | 571 | 700 | 900 | 1630 | 1700 | 1715 |
800 | 1426 | 1026 | 626 | 256 | 866 | 256 | 796 | 1026 | 1426 | 732 | 790 | 990 | 1673 | 1760 | 1765 |
1000 | 1720 | 1249 | 844 | 300 | 1040 | 309 | 959 | 1169 | 1709 | 925 | 790 | 990 | 2028 | 2090 | 2115 |
1250 | 1700 | 1239 | 784 | 300 | 1085 | 299 | 949 | 1159 | 1699 | 1284 | 950 | 1150 | 2006 | 2060 | 2115 |
1500 | 1750 | 1285 | 900 | 350 | 1128 | 275 | 1025 | 1215 | 1755 | 1449 | 1000 | 1200 | 2139 | 2200 | 2235 |
2000 | 2025 | 1489 | 959 | 325 | 1214 | 319 | 1119 | 1375 | 2025 | 2054 | 1100 | 1300 | 2368 | 2420 | 2480 |
PARAMETRY
Akumulační nádrž | Solární výměníky | Plovoucí bojler | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Model | Max. pracovní tlak [bar] | Max. pracovní teplota [°C] | Plocha dolního výměníku [m²] | Objem dolního výměníku [l] | Plocha horního výměníku [m²] | Objem horního výměníku [l] | Maximální provozní tlak [bar] | Objem zásobníku [l] | Max. provozní teplota [°C] | Max. Provozní tlak [bar] | Hmotnost [kg] |
600 | 3 | 95 | 1,8 | 11,9 | 1,2 | 7,9 | 10 | 175 | 95 | 6 | 185 |
800 | 3 | 95 | 2,4 | 15,9 | 1,8 | 11,9 | 10 | 175 | 95 | 6 | 204 |
1000 | 3 | 95 | 3 | 19,8 | 2,4 | 15,9 | 10 | 205 | 95 | 6 | 240 |
1250 | 3 | 95 | 3 | 19,8 | 2,4 | 15,9 | 10 | 205 | 95 | 6 | 275 |
1500 | 3 | 95 | 3 | 19,8 | 2,4 | 15,9 | 10 | 205 | 95 | 6 | 292 |
2000 | 3 | 95 | 3,6 | 23,7 | 3 | 19,8 | 10 | 205 | 95 | 6 | 377 |
SCHÉMA ZAPOJENÍ
Číslo | Popis |
---|---|
1 | Akumulační nádrž PS-M |
2 | Zplynovací kotel na tuhá paliva |
3 | Automatický kotel (plyn / elektřina) |
4 | Připojení ohřevu teplé užitkové vody |
5 | Topný okruh |
6 | Solární kolektory |
7 | Zpátečka solárního okruhu č. 1 |
8 | Zpátečka solárního okruhu č. 2 |
