Typová řada SIGMA R1  28

Akumulační nádrže typu SIGMA R1 slouží k uskladnění topné vody na vytápění a ohřevu teplé užitkové vody ve smaltovaném plovoucím bojleru. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort vytápění.
Výměník ve spodní části akumulační nádrže umožňuje připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

Charakteristika

  • plovoucí bojler pro ohřev teplé užitkové vody
  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • výměník pro připojení solárního ohřevu

Certifikace

  • certifikováno SZÚ v Brně
  • zařazeno v programu Zelená úsporám

Možnost dodání izolace v různých barvách

  • šedá (standardně dodávaná)
  • zelená
  • modrá
  • červená
  • bílá

ROZMĚRY

Model 1–5 [mm] 2–6 [mm] 3–7 [mm] 4–8 [mm] 9 [mm] RS1 [mm] AS1 [mm] Objem [l] Průměr [mm] Průměr s izolací [mm] Výška [mm] Výška s izolací [mm] Sklopný rozměr bez izolace [mm]
300 1110 835 460 210 610 210 540 286 550 650 1300 1357 1380
400 1610 11100 660 210 880 210 660 405 550 650 1800 1850 1870
600 1394 994 594 224 804 224 724 571 700 900 1630 1700 1715
800 1426 1026 626 256 866 256 801 732 790 990 1673 1760 1765
1000 1720 1249 844 300 1040 300 970 925 790 990 2028 2090 2115
1250 1700 1239 784 300 1085 300 970 1284 950 1150 2006 2060 2115
1500 1750 1285 900 350 1128 350 1000 1449 1000 1200 2139 2200 2235
2000 2025 1489 959 325 1214 325 1105 2054 1100 1300 2368 2420 2480

PARAMETRY

  Akumulační nádrž Solární výměníky Plovoucí bojler
Model Max. pracovní tlak [bar] Max. pracovní teplota [°C] Plocha výměníku [m²] Objem výměníku [l] Maximální provozní tlak [bar] Objem zásobníku [l] Max. provozní teplota [°C] Max. Provozní tlak [bar] Hmotnost [kg]
300 3 95 0,98 6,5 10 80 95 6 104
400 3 95 1,2 7,9 10 115 95 6 131
600 3 95 1,8 11,9 10 175 95 6 158
800 3 95 2,4 15,9 10 175 95 6 178
1000 3 95 3 19,8 10 205 95 6 209
1250 3 95 3 19,8 10 205 95 6 240
1500 3 95 3 19,8 10 205 95 6 261
2000 3 95 3,6 23,7 10 205 95 6 332

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Připojení ohřevu teplé užitkové vody
5 Topný okruh
6 Solární kolektory

KE STAŽENÍ

Prospekt k akumulačním nádržím SIGMA

Typový list pro akumulační nádrž Sigma-R1 1000

Typový list pro akumulační nádrž Sigma-R1 1250

Typový list pro akumulační nádrž Sigma-R1 1500

Typový list pro akumulační nádrž Sigma-R1 2000

Typový list pro akumulační nádrž Sigma-R1 600

Typový list pro akumulační nádrž Sigma-R1 800

FOTOGALERIE

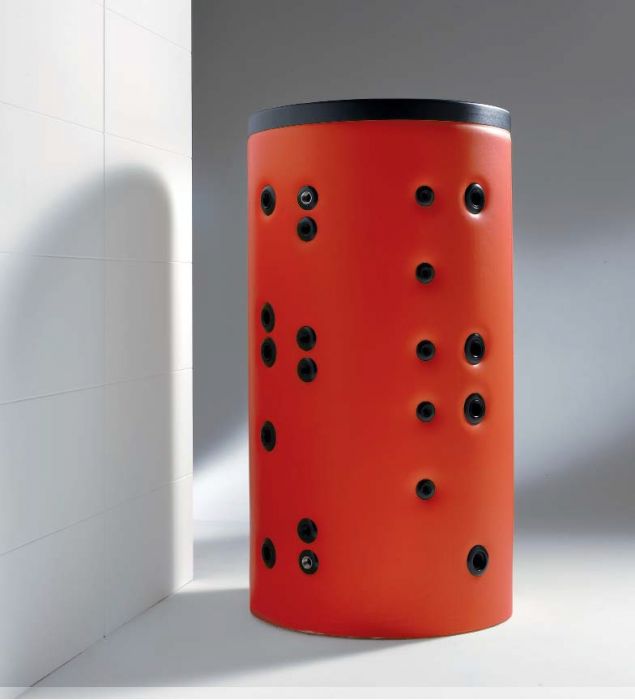

Akumulační nádrž s červenou izolací

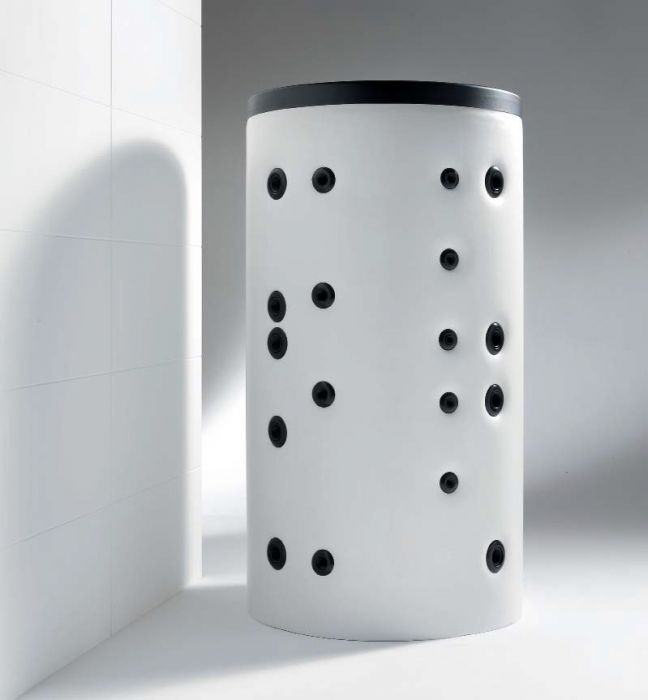

Akumulační nádrž s bílou izolací

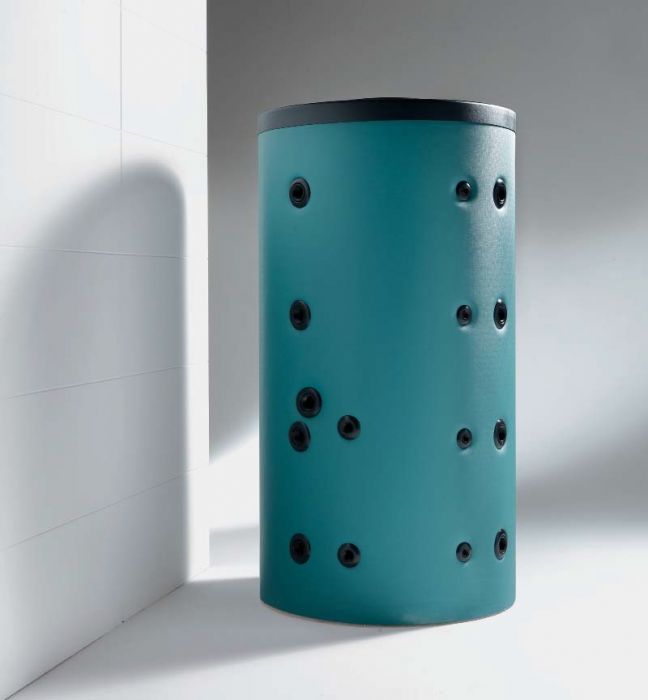

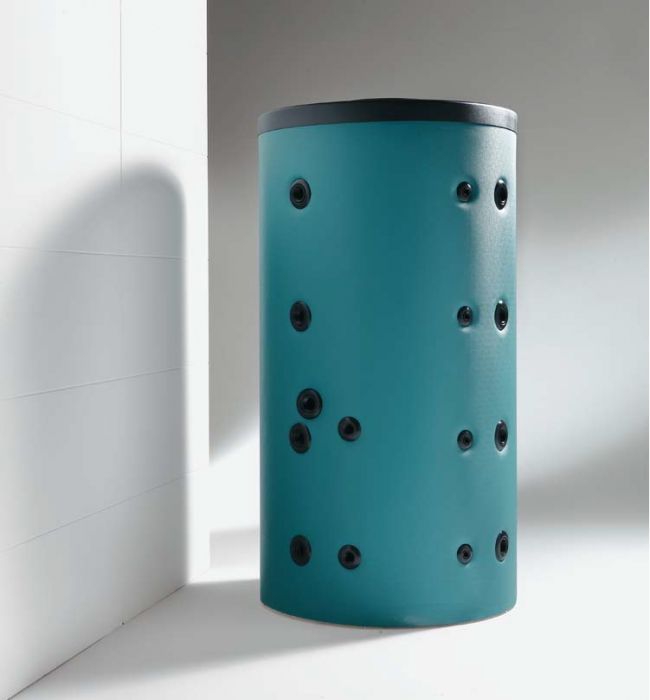

Akumulační nádrž se zelenou izolací

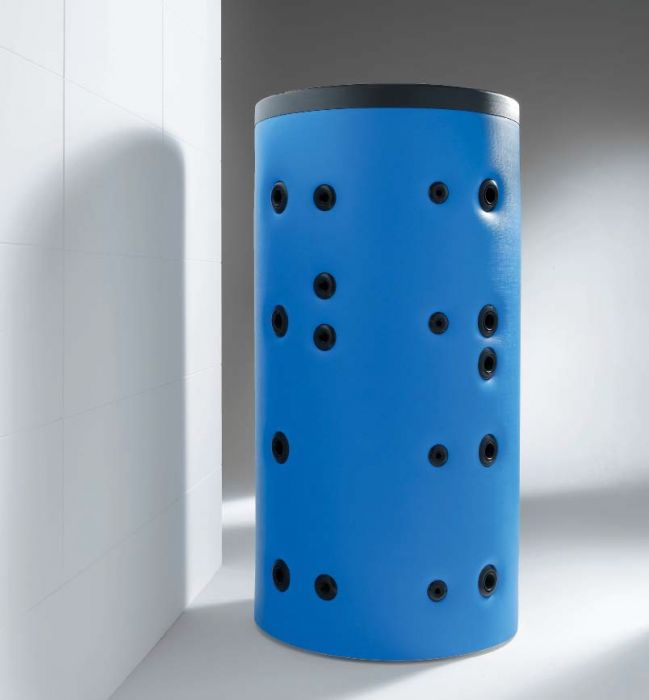

Akumulační nádrž s modrou izolací

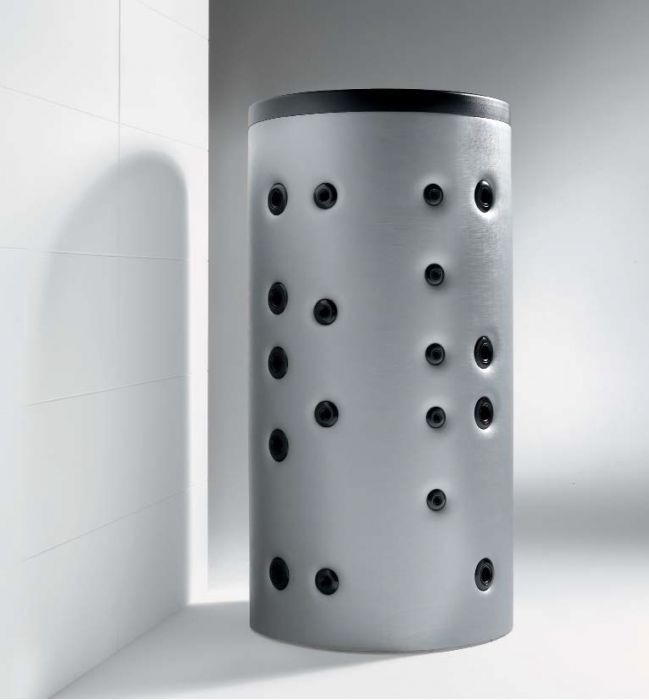

Akumulační nádrž s šedou izolací
