Typová řada SIGMA M 27
Akumulační nádrže typu SIGMA M slouží k uskladnění topné vody na
vytápění a ohřevu teplé užitkové vody ve smaltovaném plovoucím bojleru.
Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným
tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort
vytápění.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm.
Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je
opatřena antikorozním nátěrem.
Charakteristika
- plovoucí bojler pro ohřev teplé užitkové vody
- 4 nátrubky pro teploměry
- 9 nátrubků pro připojení do topného systému
- možnost instalace elektrické topné tyče
Certifikace
- certifikováno SZÚ v Brně
- zařazeno v programu Zelená úsporám
Možnost dodání izolace v různých barvách

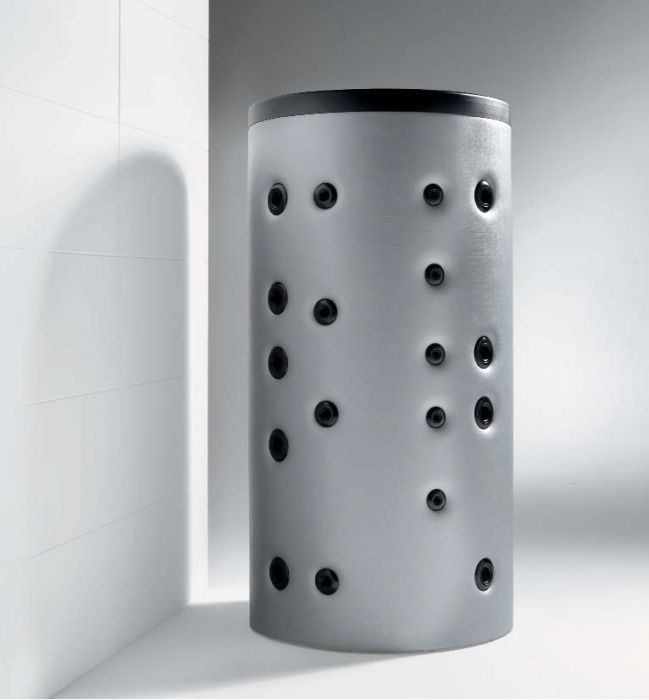

- šedá (standardně dodávaná)

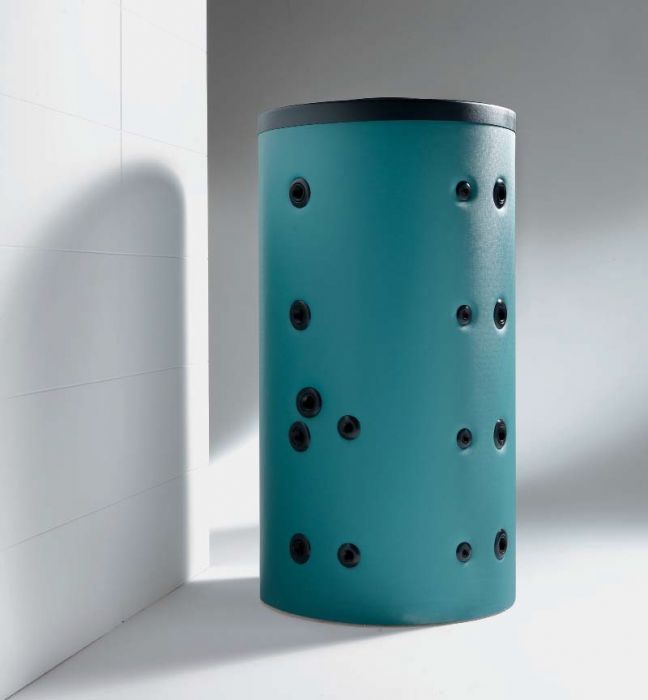

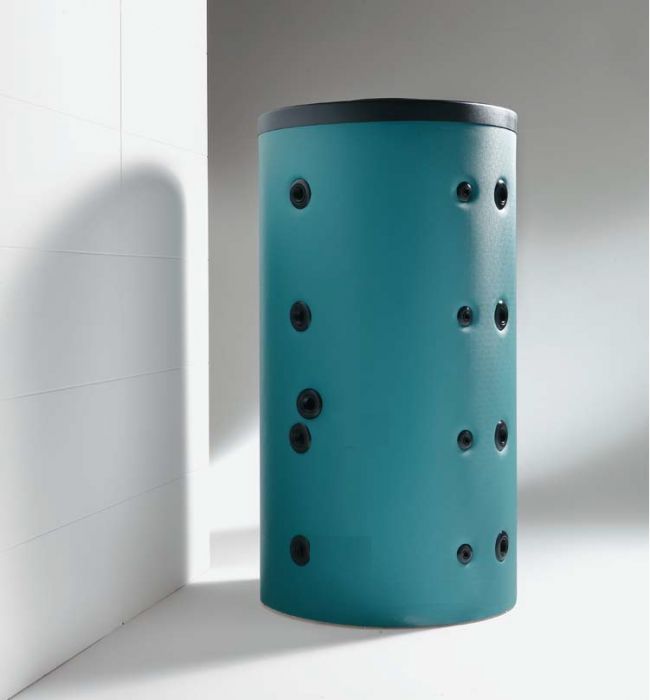

- zelená

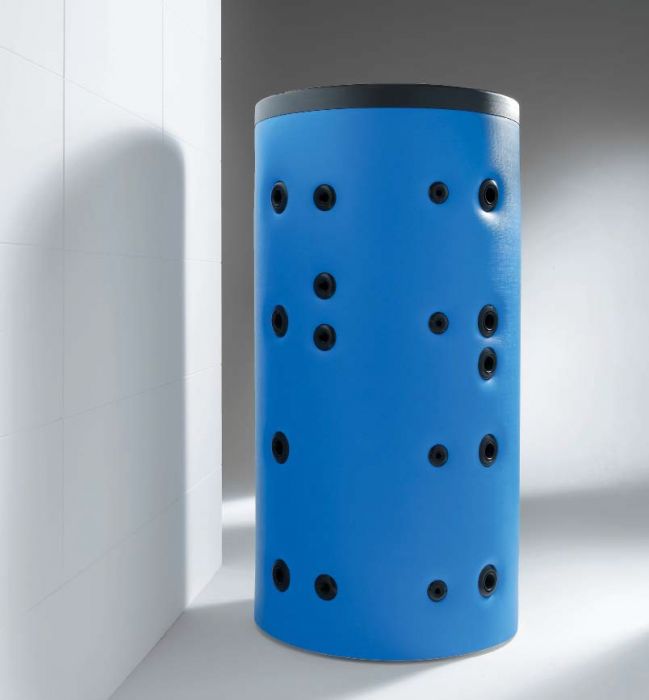

- modrá
- červená

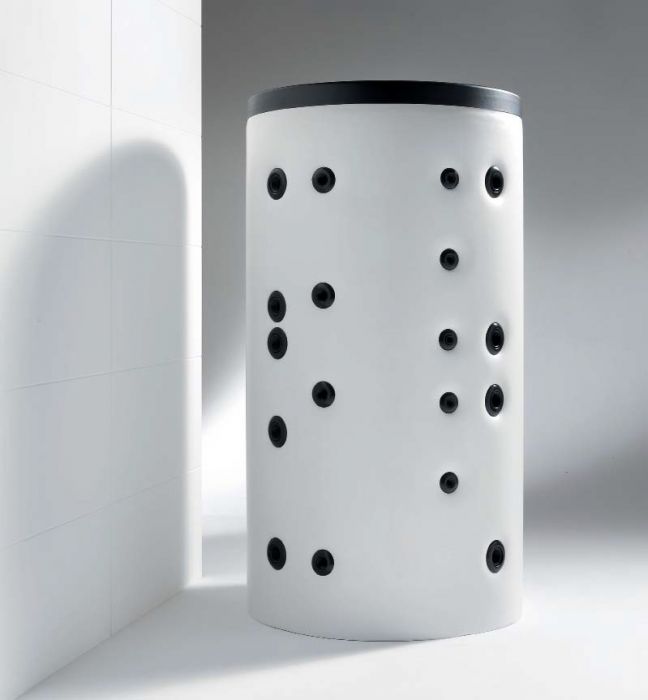

- bílá
ROZMĚRY
Model | 1–5 [mm] | 2–6 [mm] | 3–7 [mm] | 4–8 [mm] | 9 [mm] | Objem [l] | Průměr [mm] | Průměr s izolací [mm] | Výška [mm] | Výška s izolací [mm] | Sklopný rozměr bez izolace [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
300 | 1110 | 835 | 460 | 210 | 610 | 286 | 550 | 650 | 1300 | 1357 | 1380 |
400 | 1610 | 1100 | 660 | 210 | 880 | 405 | 550 | 650 | 1800 | 1850 | 1870 |
600 | 1394 | 994 | 594 | 224 | 804 | 571 | 700 | 900 | 1630 | 1715 | 1715 |
800 | 1426 | 1026 | 626 | 256 | 866 | 732 | 790 | 990 | 1673 | 1760 | 1765 |
1000 | 1720 | 1249 | 844 | 300 | 1040 | 925 | 790 | 990 | 2028 | 2090 | 2115 |
1250 | 1700 | 1239 | 784 | 300 | 1085 | 1284 | 950 | 1150 | 2006 | 2060 | 2115 |
1500 | 1750 | 1285 | 900 | 350 | 1128 | 1449 | 1000 | 1200 | 2139 | 2200 | 2235 |
2000 | 2025 | 1489 | 959 | 325 | 1214 | 2054 | 1100 | 1300 | 2368 | 2480 | 2480 |
PARAMETRY
Akumulační nádrž | Plovoucí bojler | |||||
---|---|---|---|---|---|---|
Model | Max. pracovní tlak [bar] | Max. pracovní teplota [°C] | Objem zásobníku [l] | Max. provozní teplota [°C] | Max. provozní tlak [bar] | Hmotnost [kg] |
300 | 3 | 95 | 80 | 95 | 6 | 88 |
400 | 3 | 95 | 115 | 95 | 6 | 102 |
600 | 3 | 95 | 175 | 95 | 6 | 135 |
800 | 3 | 95 | 175 | 95 | 6 | 147 |
1000 | 3 | 95 | 205 | 95 | 6 | 171 |
1250 | 3 | 95 | 205 | 95 | 6 | 197 |
1500 | 3 | 95 | 205 | 95 | 6 | 215 |
2000 | 3 | 95 | 205 | 95 | 6 | 281 |
SCHÉMA ZAPOJENÍ
Číslo | Popis |
---|---|
1 | Akumulační nádrž PS-M |
2 | Zplynovací kotel na tuhá paliva |
3 | Automatický kotel (plyn / elektřina) |
4 | Připojení ohřevu teplé užitkové vody |
5 | Topný okruh |
KE STAŽENÍ
Prospekt k akumulačním nádržím SIGMA
Typový list pro akumulační nádrž Sigma-M 1000
Typový list pro akumulační nádrž Sigma-M 1250
Typový list pro akumulační nádrž Sigma-M 1500
Typový list pro akumulační nádrž Sigma-M 2000
