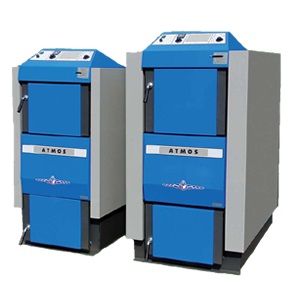

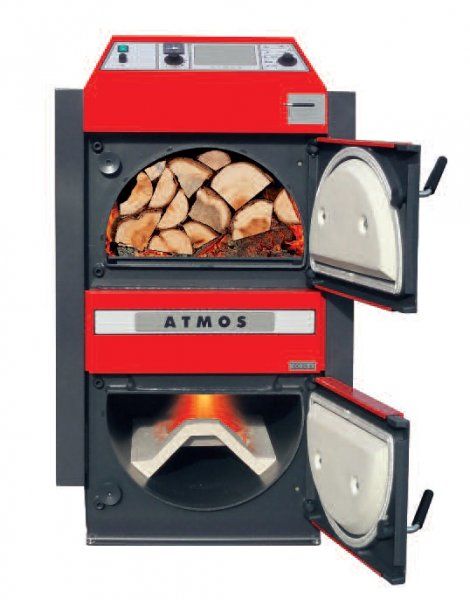

ATMOS Dřevoplyn  12

Všechny zplynovací kotle typu Dřevoplyn jsou konstruovány výhradně pro spalování kusového dřeva a jsou vybaveny odtahovým ventilátorem. Díky tomu kotel během zátopu, provozu a přikládání paliva nekouří do místnosti. Kotle musí být bezpodmínečně zapojeny s třícestným ventilem (se servopohonem a elektronickým regulátorem), termostatickým třícestným ventilem, nebo Laddomatem 22 tak, aby teplota vratné vody byla minimálně 65 °C. Další informace naleznete na webu výrobce.

Nabízené typy

  • Atmos DC18S
  • Atmos DC22S
  • Atmos DC25S
  • Atmos DC30SX
  • Atmos DC32S
  • Atmos DC40SX
  • Atmos DC50S
  • Atmos DC105S
  • Atmos DC150S

Základní elektromechanická regulace kotle

  • hlavní vypínač
  • bezpečnostní termostat
  • kotlový termostat (ovládá ventilátor podle teploty kotle)
  • spalinový termostat (vypne ventilátor po dohoření paliva)
  • regulátor přívodu vzduchu FR124

Výhody

  • Ekologické spalování
  • Vysoká účinnost
  • Velká přikládací komora
  • Odtahový ventilátor
  • Chladicí smyčka
  • Jednoduché čištění

Certifikát EKODESIGN

Rozměry

ROZMĚRY DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC105S DC150S
A 1185 1185 1185 1185 1260 1260 1260 1813 1813
B 758 959 959 959 959 959 1160 1095 1295
C 675 675 675 675 678 678 678 1010 1010
D 874 874 874 874 950 950 950 1459 1459
E 150 150 150 150 150 150 150 200 200
F 65 65 65 65 69 69 69 129 129
G 208 208 208 208 185 185 185 721 721
H 933 933 933 933 1008 1008 1106 492 492
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256 307 307
J 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 2" 2" 2"

PARAMETRY

Typ kotle Výkon kotle [kW] Předepsaný tah komína [Pa] Hmotnost kotle [kg] Objem vody v kotli [l] Objem spalovací komory [l] Maximální délka dřeva [mm] Třída kotle dle EN 303–5 Třída energetické účinnosti
DC18S 20 20 269 45 66 330 4 A+
DC22S 22 23 324 58 100 530 4 A+
DC25S 27 23 326 58 100 530 5 A+
DC30SX 30 24 332 58 100 530 5 A+
DC32S 35 24 366 80 140 530 5 A+
DC40SX 40 25 368 80 140 530 5 A+
DC50S 49 25 433 89 180 730 4 A+
DC105S 105 25 900 130 300 530 5 A+
DC150S 150 25 1030 182 400 730 5 A+

KE STAŽENÍ

Prospekt kotle na dřevo

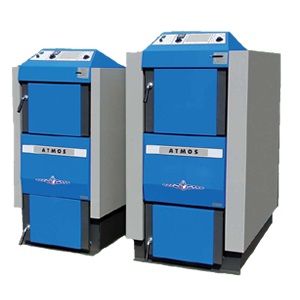

ATMOS Dřevoplyn s tlačným ventilátorem  44

Všechny zplynovací kotle jsou konstruovány výhradně pro spalování kusového dřeva a jsou vybaveny tlačným ventilátorem. Kotle musí být bezpodmínečně zapojeny s třícestným ventilem (se servopohonem a elektronickým regulátorem), termostatickým třícestným ventilem, nebo Laddomatem 22 tak, aby teplota vratné vody byla minimálně 65 °C. Další informace naleznete na webu výrobce.

Nabízené typy

  • Atmos DC70S
  • Atmos DC100

Základní elektromechanická regulace kotle

  • hlavní vypínač
  • bezpečnostní termostat
  • kotlový termostat (ovládá ventilátor podle teploty kotle)
  • spalinový termostat (vypne ventilátor po dohoření paliva)
  • regulátor přívodu vzduchu FR124

Výhody

  • Ekologické spalování
  • Vysoká účinnost
  • Velká přikládací komora
  • Odtahový ventilátor
  • Chladicí smyčka
  • Jednoduché čištění

Dostupnost v našem e-shopu

ROZMĚRY

ROZMĚRY DC70S DC100
A 1399 1690
B 1166 1170
C 678 970
D 1047 1290
E 180 200
F 90 80
G 325 590
H 1230 420
I 240 330
J 2" 2"

PARAMETRY

Typ kotle Výkon kotle [kW] Hmotnost kotle [kg] Předepsaný tah komína [Pa] Objem spalovací komory [l] Maximální délka dřeva [mm] Objem vody v kotli [l] Třída energetické účinnosti Třída kotle dle EN 303–5
DC70S 70 515 30 180 730 93 A+ 4
DC100 99 820 35 400 730 120 A+ 5

KE STAŽENÍ

Prospekt kotle na dřevo 70-150 kW
