Typová řada PS R2  26

Akumulační nádrže typu PS R2 slouží k uskladnění topné vody na vytápění. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zároveň umožňují připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

Charakteristika

  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • dva výměníky pro připojení solárního ohřevu

Certifikace

  • certifikováno SZÚ v Brně
  • zařazeno v programu Zelená úsporám

Možnost dodání izolace v různých barvách

  • šedá (standardně dodávaná)
  • zelená
  • modrá
  • červená
  • bílá

ROZMĚRY

Model 1–5 [mm] 2–6 [mm] 3–7 [mm] 4–8 [mm] RS1 [mm] AS1 [mm] RS2 [mm] AS2 [mm] Objem [l] Výška [mm] Průměr [mm] Průměr s izolací [mm] Výška s izolací [mm] Sklopný rozměr bez izolace [mm]
500 1381 981 581 211 210 660 981 1381 490 1621 650 850 1700 1670
600 1394 994 594 224 211 815 984 1394 571 1645 700 900 1700 1690
800 1426 1026 626 256 211 1111 1026 1426 732 1685 790 990 1760 1740
1000 1709 1249 744 309 224 634 1160 1700 925 2040 790 990 2090 2090
1250 1699 1239 734 299 256 926 1150 1690 1284 2016 950 1150 2060 2090
1500 1755 1345 820 375 309 1029 1215 1755 1449 2151 1000 1200 2200 2210
2000 2019 1489 899 319 299 1019 1299 2019 2054 2376 1100 1300 2420 2450
2500 2058 1528 938 358 375 1175 1338 2058 2449 2443 1200 1400 2500 2515
3000 2250 1700 950 350 319 1119 1530 2250 2959 2644 1250 1450 2700 2705
4000 2387 1837 1087 487 358 1408 1737 2387 3821 2818 1400 1600 2880 2910
5000 2400 1770 1120 540 350 1400 1750 2400 5055 2880 1600 1800 2950 3010

PARAMETRY

  Akumulační nádrž Solární výměník
Model Max. pracovní tlak [bar] Max. pracovní teplota [°C] Plocha dolního výměníku [m²] Objem dolního výměníku [l] Plocha horního výměníku [m²] Objem horního výměníku [l] Max. Pracovní tlak [bar] Hmotnost [kg]
500 3 95 1,8 11,9 1,2 7,9 10 130
600 3 95 1,8 11,9 1,2 7,9 10 133
800 3 95 2,4 15,9 1,8 11,9 10 154
1000 3 95 3 19,8 2,4 15,9 10 189
1250 3 95 3 19,8 2,4 15,9 10 221
1500 3 95 3 19,8 2,4 15,9 10 242
2000 3 95 3,6 23,7 3 19,8 10 318
2500 3 95 3,6 23,7 3 19,8 10 349
3000 3 95 4,2 27,7 3 19,8 10 383
4000 3 95 5 33 3 19,8 10 538
5000 3 95 6 39,6 3,6 23,7 10 633

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Topný okruh
5 Solární kolektory
6 Zpátečka solárního okruhu č. 1
7 Zpátečka solárního okruhu č. 2

KE STAŽENÍ

Typový list pro akumulační nádrž PS-R2 1000

Typový list pro akumulační nádrž PS-R2 1250

Typový list pro akumulační nádrž PS-R2 1500

Typový list pro akumulační nádrž PS-R2 2000

Typový list pro akumulační nádrž PS-R2 2500

Typový list pro akumulační nádrž PS-R2 3000

Typový list pro akumulační nádrž PS-R2 4000

Typový list pro akumulační nádrž PS-R2 500

Typový list pro akumulační nádrž PS-R2 5000

Typový list pro akumulační nádrž PS-R2 600

Typový list pro akumulační nádrž PS-R2 800

FOTOGALERIE

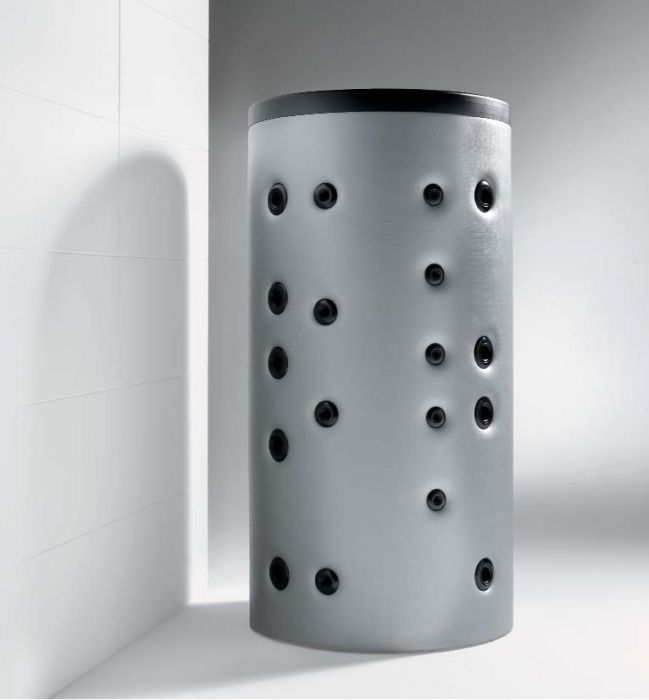

Akumulační nádrž s šedou izolací

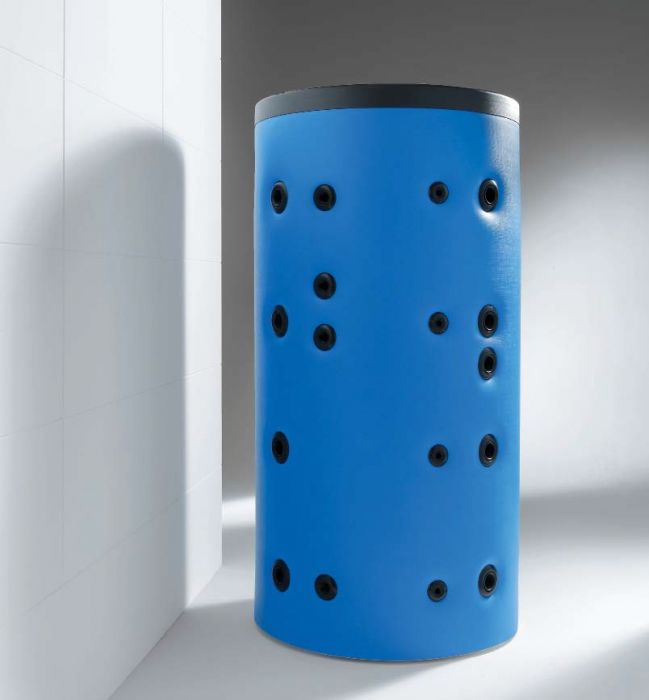

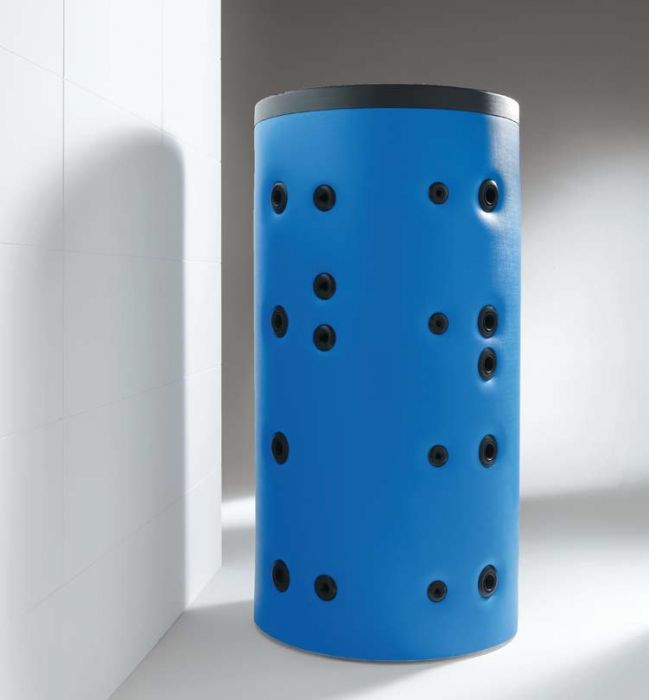

Akumulační nádrž s modrou izolací

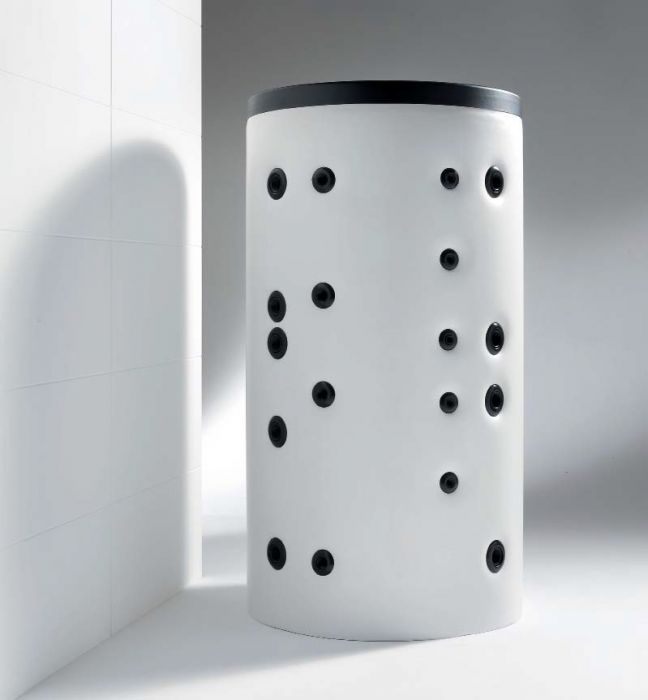

Akumulační nádrž s bílou izolací

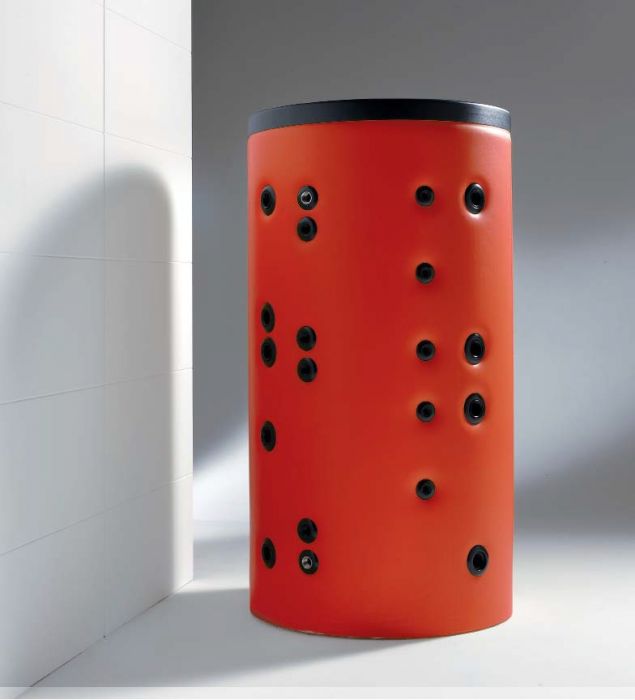

Akumulační nádrž s červenou izolací

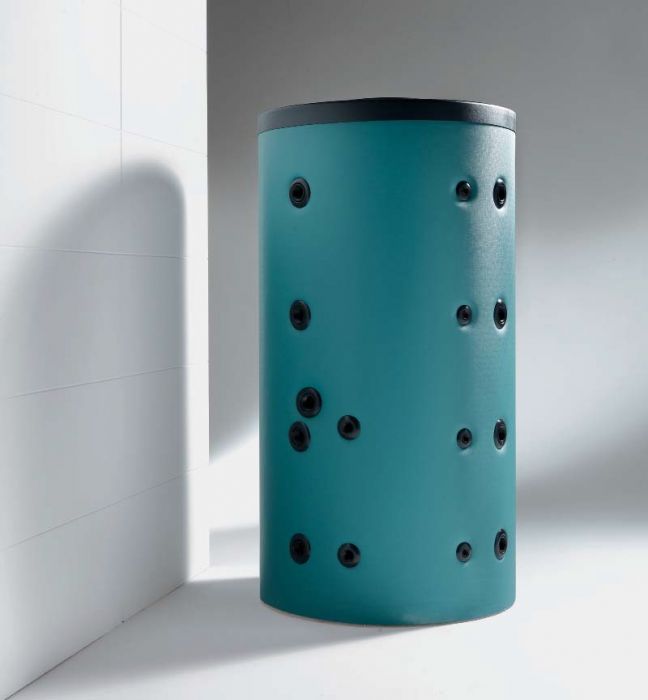

Akumulační nádrž se zelenou izolací
