Typová řada PS R1  25

Akumulační nádrže typu PS R1 slouží k uskladnění topné vody na vytápění. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zároveň umožňují připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

Charakteristika

  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • výměník pro připojení solárního ohřevu

Certifikace

  • certifikováno SZÚ v Brně
  • zařazeno v programu Zelená úsporám

Možnost dodání izolace v různých barvách

  • šedá (standardně dodávaná)
  • zelená
  • modrá
  • červená
  • bílá

ROZMĚRY

Model 1–5 [mm] 2–6 [mm] 3–7 [mm] 4–8 [mm] RS1 [mm] AS1 [mm] Objem [l] Průměr [mm] Průměr s izolací [mm] Výška [mm] Výška s izolací [mm] Sklopný rozměr bez izolace [mm]
200 955 705 455 205 205 515 205 500 600 1157 1197 1187
300 1110 790 460 210 210 660 286 550 650 1317 1357 1347
400 1121 817 514 211 211 656 405 650 750 1347 1387 1377
500 1381 1001 611 211 211 721 490 650 750 1597 1637 1627
600 1394 994 594 224 224 724 571 700 900 1644 1700 1690
800 1426 1026 626 256 256 801 732 790 990 1686 1760 1740
1000 1709 1249 744 309 300 970 925 790 990 2041 2090 2090
1250 1699 1239 734 299 300 970 1284 950 1150 2017 2060 2090
1500 1755 1345 820 375 350 1000 1449 1000 1200 2152 2200 2215
2000 2019 1489 899 319 325 1105 2054 1100 1300 2377 2420 2450
2500 2058 1528 938 358 358 1158 2499 1200 1400 2443 2500 2515
3000 2250 1700 950 350 350 1400 2959 1250 1450 2635 2700 2705
4000 2387 1837 1087 487 487 1537 3821 1400 1600 2818 2880 2910
5000 2400 1770 1120 540 540 1540 5055 1600 1800 2880 2950 3010

PARAMETRY

  Akumulační nádrž Solární výměník
Model Max. pracovní tlak [bar] Max. pracovní teplota [°C] Plocha výměníku [m²] Objem výměníku [l] Max. Pracovní tlak [bar] Hmotnost [kg]
200 3 95 0,8 6 10 62
300 3 95 1,2 7,9 10 73
400 3 95 1,5 10 10 94
500 3 95 1,8 11,9 10 103
600 3 95 1,8 11,9 10 109
800 3 95 2,4 15,9 10 130
1000 3 95 3 19,8 10 156
1250 3 95 3 19,8 10 289
1500 3 95 3,6 23,7 10 210
2000 3 95 4,2 27,7 10 278
2500 3 95 4,2 27,7 10 308
3000 3 95 4,2 27,7 10 343
4000 3 95 5 33 10 498
5000 3 95 6 39,6 10 585

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Topný okruh
5 Solární kolektory

KE STAŽENÍ

Typový list pro akumulační nádrž PS-R1 1000

Typový list pro akumulační nádrž PS-R1 1250

Typový list pro akumulační nádrž PS-R1 1500

Typový list pro akumulační nádrž PS-R1 2000

Typový list pro akumulační nádrž PS-R1 2500

Typový list pro akumulační nádrž PS-R1 300

Typový list pro akumulační nádrž PS-R1 3000

Typový list pro akumulační nádrž PS-R1 400

Typový list pro akumulační nádrž PS-R1 4000

Typový list pro akumulační nádrž PS-R1 500

Typový list pro akumulační nádrž PS-R1 5000

Typový list pro akumulační nádrž PS-R1 600

Typový list pro akumulační nádrž PS-R1 800

FOTOGALERIE

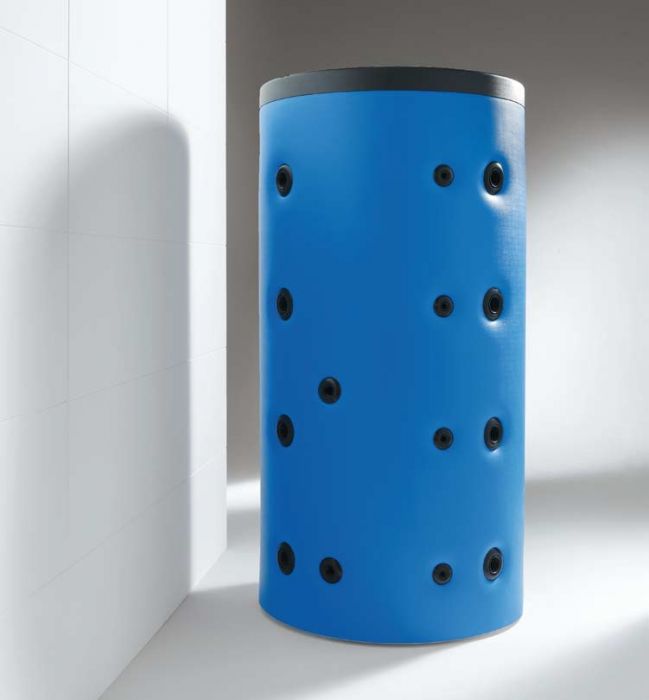

Akumulační nádrž s modrou izolací

Akumulační nádrž s červenou izolací

Akumulační nádrž s bílou izolací

Akumulační nádrž se zelenou izolací

Akumulační nádrž s šedou izolací
