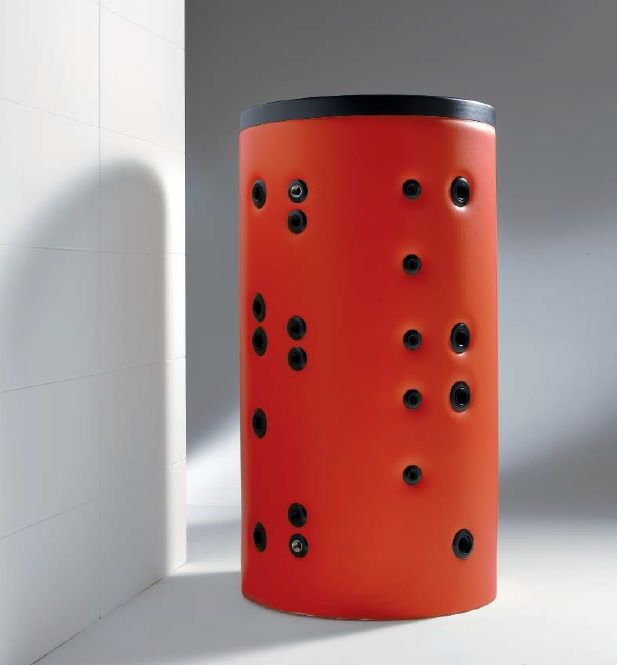

Typová řada GAMMA M  6691141

Akumulační nádrže typu GAMMA M slouží k uskladnění topné vody na vytápění a průtokovému ohřevu teplé užitkové vody v nerezovém výměníku. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort vytápění.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

Charakteristika

  • nerezový výměník pro ohřev TUV
  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče

Certifikace

  • certifikováno SZÚ v Brně
  • zařazeno v programu Zelená úsporám

Možnost dodání izolace v různých barvách

  • šedá (standardně dodávaná)
  • zelená
  • modrá
  • červená
  • bílá

Rozměry

Model 1–5 [mm] 2–6 [mm] 3–7 [mm] 4–8 [mm] 9 [mm] AF [mm] AC [mm] Objem [l] Průměr [mm] Průměr s izolací [mm] Výška [mm] Výška s izolací [mm] Sklopný rozměr bez izolace [mm]
600 1394 994 594 224 804 149 1489 571 700 900 1644 1700 1690
800 1426 1026 626 256 866 181 1501 732 790 990 1686 1760 1740
1000 1720 1249 844 300 1040 230 1790 925 790 990 2041 2090 2085
1250 1700 1239 784 300 1085 220 1780 1284 950 1150 2017 2060 2080
1500 1750 1285 900 350 1128 270 1830 1449 1000 1200 2152 2200 2215
2000 2025 1489 959 325 1214 245 2105 2054 1100 1300 2377 2420 2450

PARAMETRY

  Akumulační nádrž Nerezový výměník
Model Max. pracovní tlak [bar] Max. pracovní teplota [°C] Objem výměníku [l] Max. provozní teplota [°C] Max. Provozní tlak [bar] Hmotnost [kg]
600 3 95 20 95 10 121
800 3 95 30 95 10 136
1000 3 95 38 95 10 172
1250 3 95 38 95 10 191
1500 3 95 50 95 10 236
2000 3 95 50 95 10 315
